太陽光発電施工事例 ①-2 コロニアル屋根 (S横桟金具の設置)

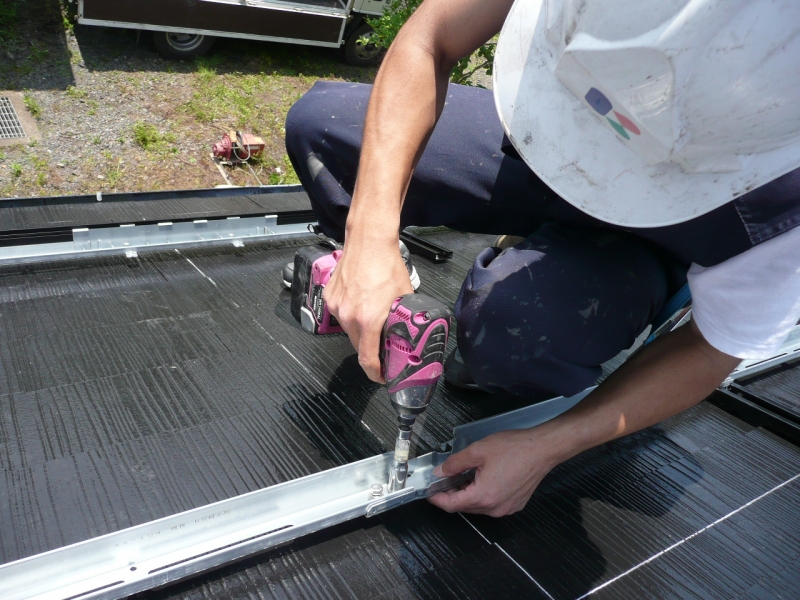

ベース金具にパネル固定金具を取り付けます。
パネル固定金具は写真のようにレール状に接続します。
パネル固定金具の連結の様子です。
すべてのパネル固定金具が連結されて、ベース金具に固定されたところです。

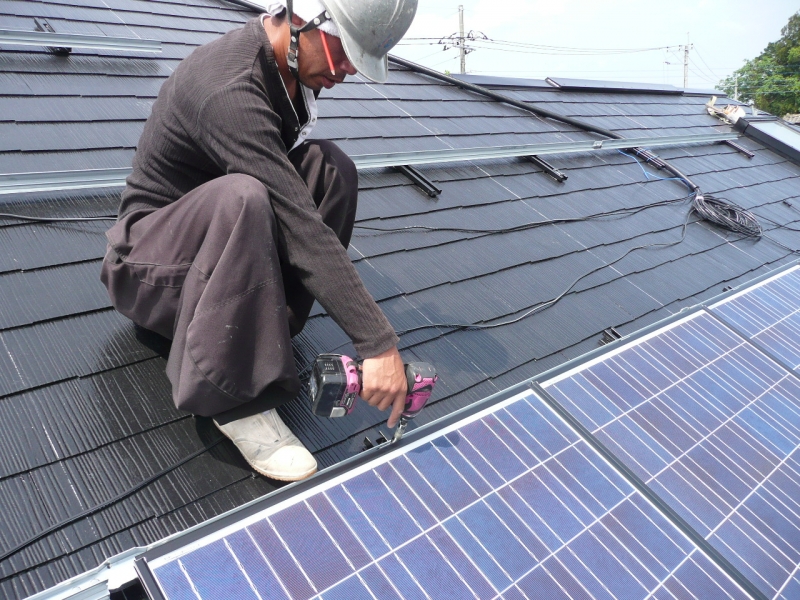

ベース金具にソーラーパネルを設置固定します。
パネルは6枚~13枚を電池のように直列に接続します。
直列にしたものを1系統と呼びます。
写真後部の太い管から出ているケーブル1本が1系統との接続となります。
本工事はソーラーパネル20枚で2系統です。
配線接続とソーラーパネル配置の微調整を終えて設置が完了したところです。
